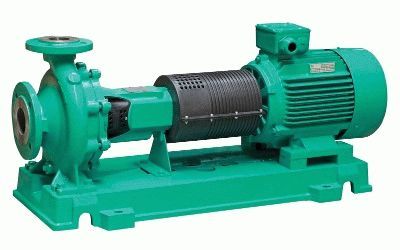

Одноступенчатый низконапорный центробежный насос с осевым всасыванием, для установки на фундаментную плиту согл. EN 733.NL80/250-45-2-05
Wilo NL представляет собой одноступенчатый центробежный насос. Подходит для систем отопления и коммунального водоснабжения. Насос NL80/250-45-2-05 применяется в системах с диапазоном рабочей среды от 3-20 до 1200 С. Имеет подтвержденный класс защиты внешней оболочки IP 55. Насос изготовлен из высококачественных материалов, благодаря чему обладает устойчивостью к воздействию внешней среды, отличается длительным сроком службы. Насос Wilo NL оснащен торцевым уплотнением Burgmann, независимым от направления вращения. Устройство полностью готово к использованию. Насос изготовлен с учетом современных международных стандартов качества, подходит для длительной работы. Благодаря своим техническим характеристикам, насос Wilo NL широко применяется в промышленных системах. Вес насоса составляет 648 кг.
Применение
- Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
- Применение в системах коммунального водоснабжения, орошения, в инженерных системах зданий и сооружений, во всех отраслях промышленности, на электростанциях и т.д.
Особенности/преимущества продукции
- Низкие эксплуатационные затраты благодаря высокому КПД
- Скользящее торцовое уплотнение Burgmann независимое от направления вращения
- Низкий кавитационный запас
- Муфта вала со сменной муфтой или без нее
Технические характеристики
- Минимальный индекс эффективности (MEI) ≥ 0,4
- Допустимый диапазон температур от -20° C до +120° C
- Подключение к сети 3~400 В, 50 Гц
- Класс защиты IP 55
- Номинальные диаметры от DN 32 до DN 150
- Макс. рабочее давление 16 бар
Комплект поставки
- Насос
- Инструкция по монтажу и эксплуатации
Материалы
- Корпус насоса и нажимная крышка: EN-GJL-250
- Подшипниковая опора: EN-GJL-250
- Рабочее колесо: EN-GJL-250, (специальное исполнение: G-CuSn10)
- Вал: X20Cr13
- Скользящее торцевое уплотнение: AQ1EGG (другие скользящие торцевые уплотнения по запросу)
Описание/конструкция
- Одноступенчатый низконапорный центробежный насос в качестве насоса на фундаментной раме с осевыми всасывающими патрубками с прифланцованными подшипниковыми опорами и осевым креплением для привода, подсоединенного упругой муфтой
- Сменные муфты (втулочная муфта), доступные по опции, позволяют снять узел ротора без демонтажа электродвигателя.
Ввод в эксплуатацию
- В случае установки насосов с частотой вращения 2900 об/мин в жилых зданиях необходимо принять соответствующие меры по снижению уровня шумов.
-
Характеристики и специфические значения мощности насоса зависят от перекачиваемых жидкостей. Характеристики и значения мощности значительно отличаются от обычных при перекачивании жидкостей, чья плотность и/или вязкость отличаются от соответствующих значений воды. Придерживаться таблицы "Рекомендуемые предельные значения для определения параметров"!
Рекомендуемые предельные значения для определения параметров рассчитываются следующим образом:
Qоптим. (расход, при котором насос достигает своего наивысшего коэффициента полезного действия) считать с отдельной рабочей характеристики; Факторы Qмин и Qмакс приведены в таблице "Рекомендуемые предельные значения для определения параметров".
Qмин опред. парам. = Qмин x Qоптим.
Qмакс опред. парам. = Qмакс x Qоптим.
Пример: Типоразмер NL 32-125
Qмин = 0,3 x 8 = 2,4 м3/ч
Qмакс = 1,2 x 8 = 9,6 м3/ч
- Мощность насоса зависит от нагрузки. Все стандартизованные насосы Wilo оснащены стандартными электродвигателями IEC. Приборы управления Wilo используются для автоматического регулирования частоты вращения в зависимости от нагрузки насосов, приводимых в действие стандартными электродвигателями любого типа.
- Режим работы «основной/резервный»
Принадлежности
Автоматический контроль частоты вращения:
Система регулирования насосов Wilo для автоматического, бесступенчатого регулирования мощности насосов. Дополнительную информацию см. в главе „Приборы управления и системы регулирования“.
Общие указания – директивы ErP (экологический дизайн)
- Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.
- КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.
- При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.
- Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.
- На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
Ориентировочный срок поставки на Центральный склад: от 4-х до 6-ти недель
