Тип
Электронно регулируемые, нормальновсасывающие многоступенчатые высоконапорные центробежные насосы вертикального исполнения с встроенными подключениями
Применение
- Водоснабжение и повышение давления
- промышленные циркуляционные системы
- Технологическая вода
- Контуры охлаждающей воды
- Установки пожаротушения
- Моечные установки
- Ирригация
Исполнение из нержавеющей стали 1.44XX для агрессивных перекачиваемых сред
Особенности/преимущества продукции
- Многоступенчатый высококачественный насос из нержавеющей стали с регулируемой частотой вращения, гидравликой 2D/3D и стандартным электродвигателем
- Оптимизированная конструкция для удобства управления, транспортировки и установки с ручками для переноски, фонарем и регулируемыми свободными фланцами
- Удобный в использовании дисплей с технологией «красная кнопка» и полнотекстовым меню
- Вставные IF-модули для быстрого обмена данными с системой управления зданием
- Быстрое техническое обслуживание благодаря инновационным скользящим торцевым уплотнениям в виде картриджа и проставкам
- Низкая стоимость жизненного цикла благодаря новой конструкции Helix.
Технические характеристики
- Минимальный индекс эффективности (MEI) ≥ 0,5
- Подключение электричества:
- 3~ 50 Гц: 400 В +/-10%
- 3~ 60 Гц: 380 В +/-10%
- 3~ 60 Гц: 440 В +/-6%
- Диапазон температуры перекачиваемых жидкостей:
- Helix VE 2 – 16 (EPDM): От -30 до 120 °C
- Helix VE 2 – 16 (FKM): От -15 до 90 °C
- Helix VE22 – 52 (EPDM): От -20 до 120 °C
- Helix VE22 – 52 для агрессивных перекачиваемых жидкостей (FKM): от -15 до 90 °C (от -30 до 120 °C с уплотнением из EPDM по заказу)
- Макс. рабочее давление: 16/25 бар
- Класс защиты: IP 55
- Макс. температура окружающей среды: +40 °C (более широкий диапазон температур по запросу)
- Доступные модели:
- Helix VE 2 – 16: PN 16 с овальными фланцами, PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005
- Helix VE 2 – 16: PN 16 с овальными фланцами, PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005
Оснащение/функции
- Рабочие колеса, ведущие колеса и ступенчатый корпус из нержавеющего материала
Материалы
Helix VE 2, 4, 6, 10, 16:
Стандартная версия
- Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307
- Корпус насоса из нержавеющей стали 1.4301
- Фундаментальная рама и фонарь EN-GJL-250 (катафорезное покрытие)
- Вал из нержавеющей стали 1.4301 или 1.4462 (в зависимости от исполнения)
- Втулка под скользящим торцовым уплотнением 1.4404
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Трубный кожух из нержавеющей стали 1.4301
Для агрессивных сред
- Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4404
- Корпус насоса из нержавеющей стали 1.4404
- Вал из нержавеющей стали 1.4404 или 1.4462 (в зависимости от исполнения)
- Втулка под скользящим торцовым уплотнением 1.4404
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Трубный кожух из нержавеющей стали 1.4404
Helix VE 22, 36, 52:
Стандартная версия
- Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4307
- Корпус насоса из серого чугуна EN-GJL 250 с катафорезным покрытием, свободный фланец из чугуна с шаровидным графитом EN-GJS 400 для Helix VE 36-52.
- Вал из нержавеющей стали 1.4057
- Втулка под скользящим торцовым уплотнением 1.4404
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Трубный кожух из нержавеющей стали 1.4301
Для агрессивных сред
- Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4404 с пассивированием для максимально возможной коррозионной стойкости
- Корпус насоса: все соприкасающиеся с рабочей средой части из нержавеющей стали 1.4409; свободные фланцы из серого чугуна EN-GJL 250 с катафорезным покрытием для Helix VE 22/из чугуна с шаровидным графитом EN-GJS 400 для Helix VE 36-52.
- Фундаментальная рама из нержавеющей стали 1.4301
- Вал из нержавеющей стали 1.4404 или 1.4462 (в зависимости от исполнения)
- Втулка под скользящим торцовым уплотнением 1.4404
- Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
- Напорный кожух из нержавеющей стали 1.4404
Комплект поставки

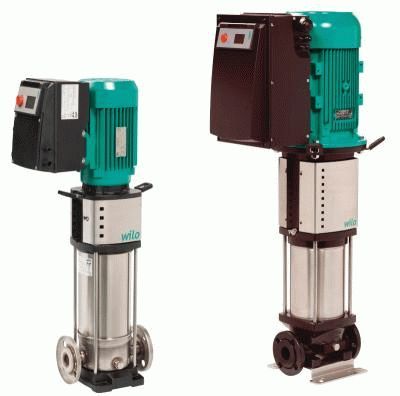

- Многоступенчатый высоконапорный центробежный насос Helix VE
- Helix VE 2 – 16: овальные ответные фланцы с соответствующими винтами и уплотнительными кольцами круглого сечения (тип PN16) или шпильками и уплотнениями при использовании контрфланца (вариант PN25 с фланцем круглой формы)
- Helix VE 22 – 52: шпильки и уплотнения при использовании контрфланца (PN16 и PN25 с фланцем круглой формы)
- Инструкция по монтажу и эксплуатации
- Встроенная воронка для облегчения заполнения насоса (только для Helix VE 2 – 16)
Общие указания – директивы ErP (экологический дизайн)
- Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.
- КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.
- При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.
- Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.
- На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
Ориентировочный срок поставки на Центральный склад: от 4-х до 6-ти недель
